DPLTMF系列管段式熱式流量計是基于熱擴散原理而設計的流量儀表。即利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量呈一定的比例關系。該系列流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，當流體流動時，兩者之間的溫度差與流量的大小成線性關系，再通過微電子控制技術，將這種關系轉換為測量流量信號進行線性輸出。

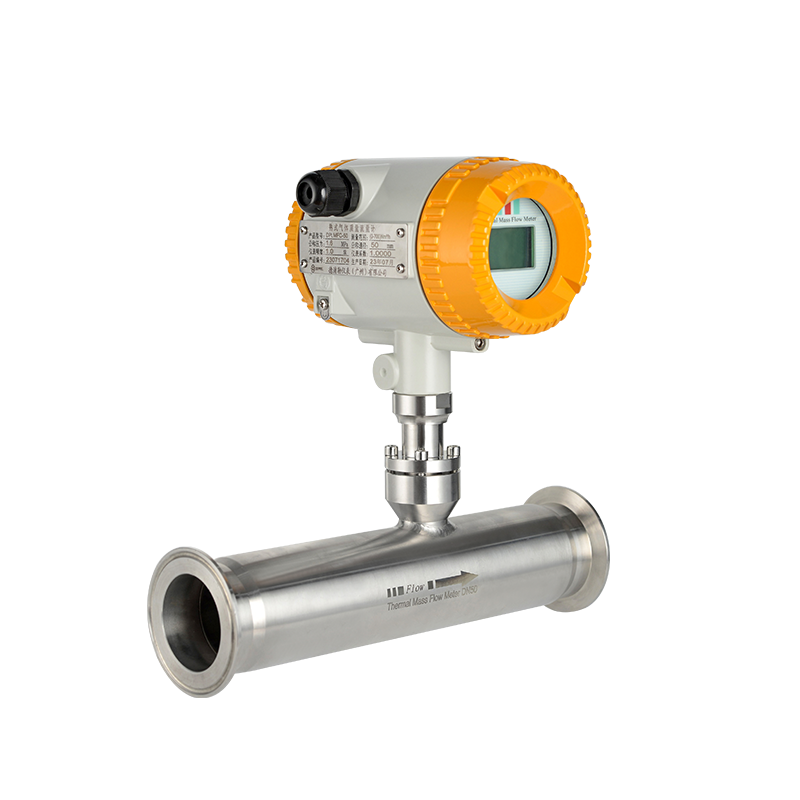

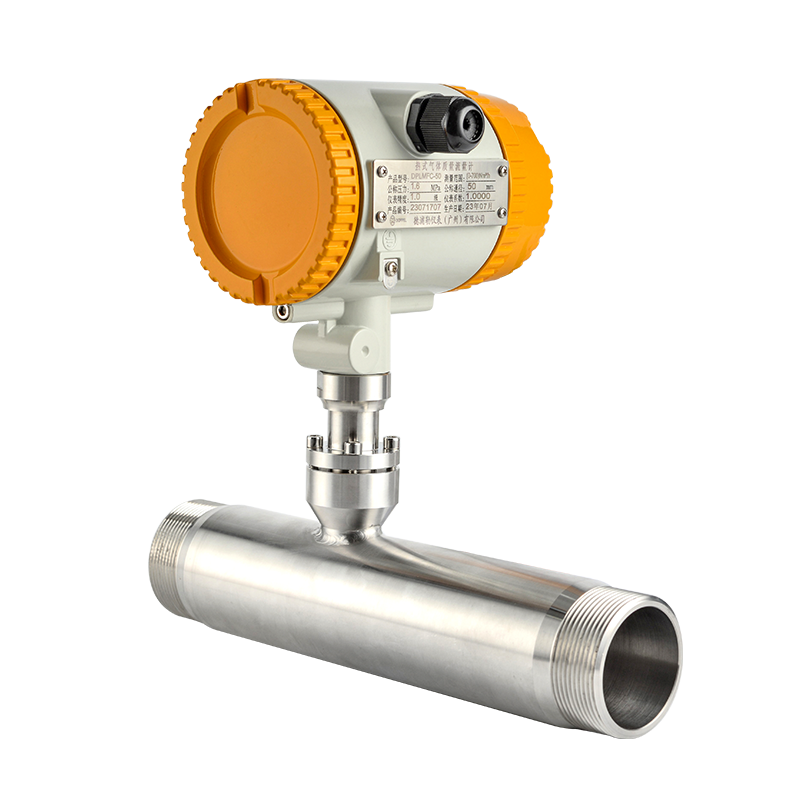

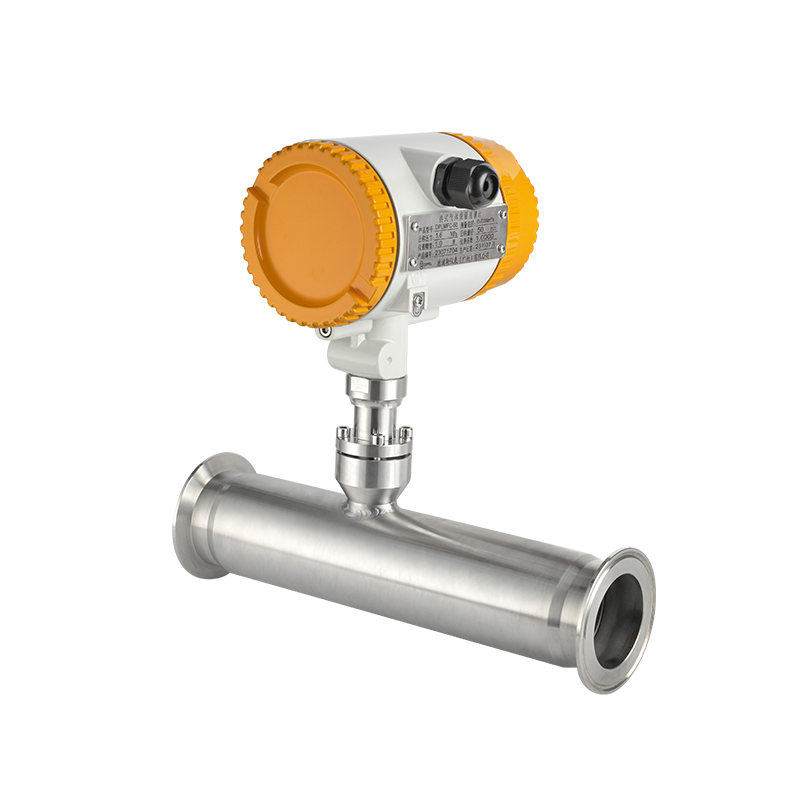

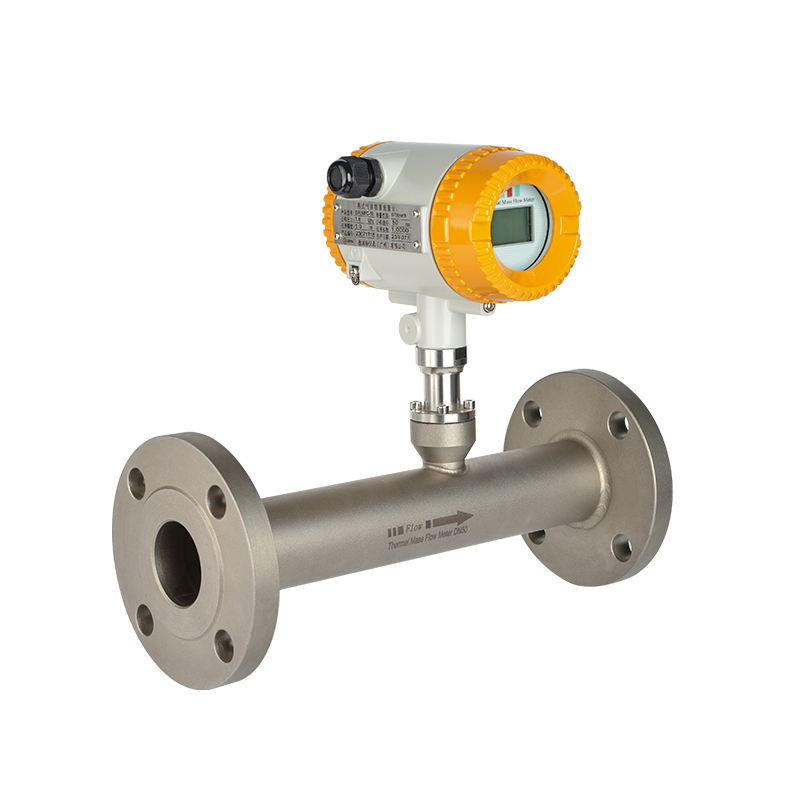

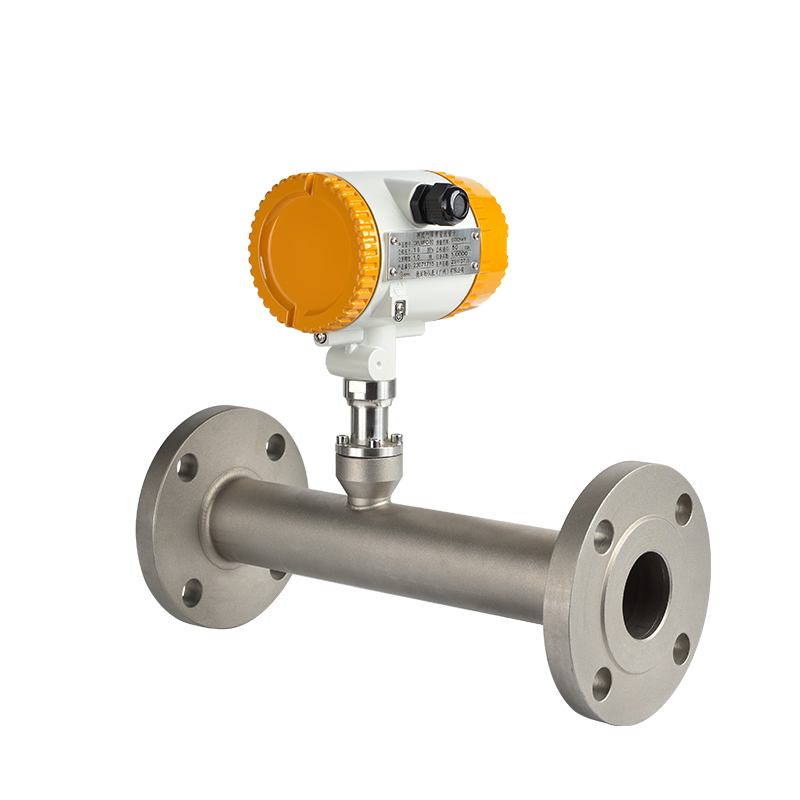

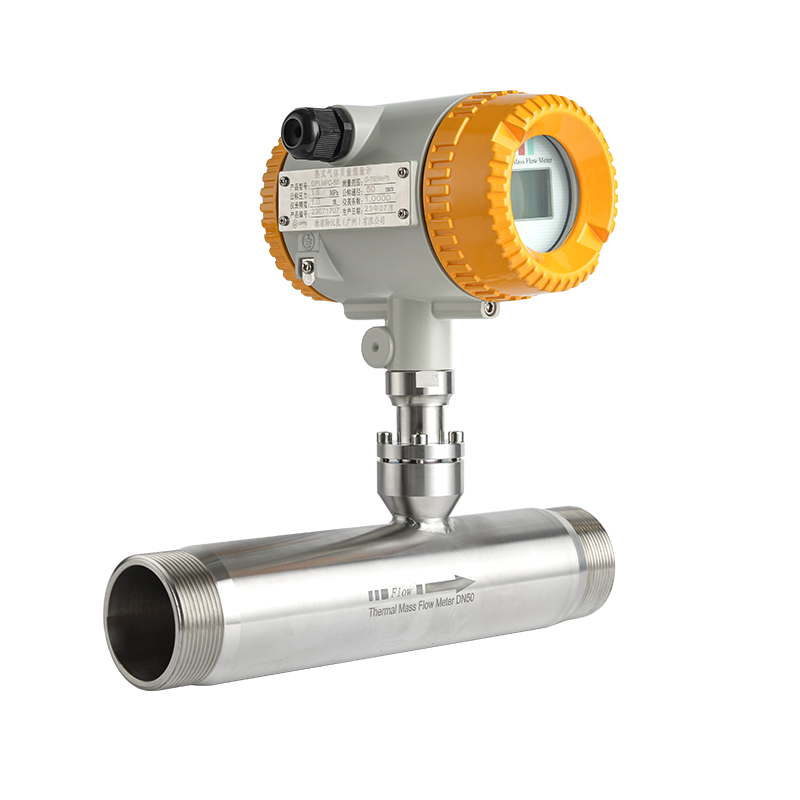

管段式熱式質量流量計的管段的連接方式有法蘭連接、卡箍連接和螺紋連接，用戶可根據現場的情況進行選型。
安裝方便，維修簡單雙向檢測，防振動；
多至24點流量測量；
輸出模擬量的校正；
多點非線性曲線修正；
寬量程比100：1；
流量與溫度同時檢測，切換顯示；
大口徑小流量測量，可做泄露檢測；
采用專有技術“雙平衡結構”封裝傳感器；
專有高濕、高溫算法，介質溫度可達500℃；
直接質量流量檢測，無需溫度壓力補償。
|
結構形式 |
管段式 |
|
測量介質 |
各種氣體（乙炔氣除外） |
|
管徑范圍 |
DN15～DN200mm |
|
流速范圍 |
0.1～120Nm/s |
|
精度 |
±1～2.5% |
|
工作溫度 |
傳感器：-40℃～+220℃；轉換器：-20℃～+45℃ |
|
工作壓力 |
介質壓力：4.0MPa |
|
供電電源 |
DC24V或AC220V≤18W |
|
響應速度 |
1s |
|
輸出信號 |
4-20mA（光電隔離，最大負載500Ω）；脈沖；RS-485（光電隔離）；HART協議 |
|
報警 |
1-2路繼電器常開觸點；10A/220V/AC；5A/30V/DC |
|
供貨類型 |
分體結構；一體化結構 |
|
管道材質 |
碳鋼；不銹鋼 |
|
現場顯示 |
四行漢字液晶顯示 |
|
顯示內容 |
質量流量；標況體積流量；累積流量；標準時間；累積運行時間；標準流速等 |
|
防護等級 |
IP65 |
|
傳感器材質 |
不銹鋼；碳鋼 |
